手机屏幕发展到今天，尺寸、分辨率以及色彩的竞争已经到了白热化，就算是边框的宽度，也是需要竞争的一个方面。iPhone6作为手机里的翘楚，在屏幕方面的变化，除了iPhone4以及之前的几代产品，在屏幕技术方面有一定的优势。后来的产品屏幕变化一直不温不火，显得不那么急躁。比如在尺寸的问题上，直到2014年才推出大屏幕的产品，而竞争对手的屏幕大屏化早两年就已经开始了。对于边框的宽度，iPhone6也是没有采用极致的方案。有人说苹果的创新像是挤牙膏，超窄边框肯定在下一代就出现了，这样产品才有卖点，那么情况真的如此吗?

◆边框变化和胶水有关

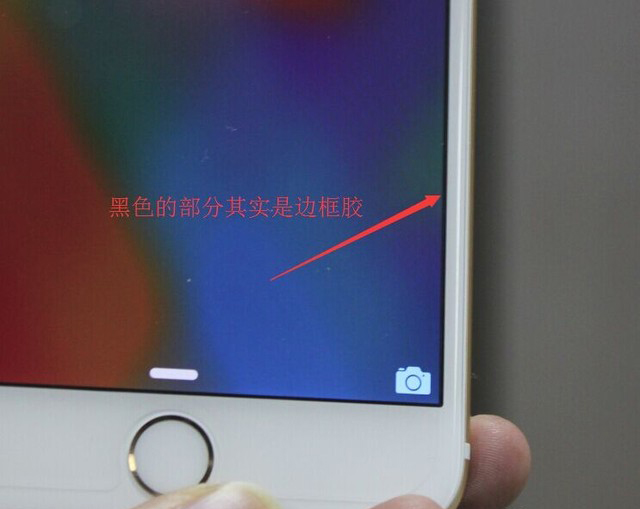

那么到底限制边框宽度的因素都有哪些呢?其实这不仅仅是iPhone6的问题，也是所有手机的问题。笔者特意拍摄了iPhone6以及iPhone5s的边框，我们可以发现，在边框的旁边，还有一条并不太宽的黑边。这条黑边其实也应该算是边框的一分部。熟悉屏幕技术的人可能知道，这个黑边其实是胶水。那么为什么这里会有一层胶水呢?边框胶是液晶屏幕不可缺少的组成部分。

其实这层胶水叫做边框胶，是用来两层基板，防止液晶分子流出的。边框的宽度如何，和这层胶水有一定的关系。在液晶的生产过程中，液晶分子的滴入和边框胶的涂布是同时进行的。由于边框胶的宽度越来越窄，这样对于液晶分子的滴入准确度，提出了新的挑战。如果滴入不准确的话，容易刺穿还没有固化的胶水。

胶水本身的粘度也需要提升，这样才可以利用较窄的胶水，固定住液晶分子的流动。当然粘度高的话，也对胶水的涂布工艺也有要求。工艺不精确容易造成胶水的不均匀现象，从而污染液晶分子，造成不可挽回的损失。

◆窄边框技术怎么实现

其实除了胶水的问题，还有就是栅极线的变化。我们知道液晶面板，是一个一个像素组成的。每个像素都由薄膜晶体管(TFT)来控制活动，从而形成黑白的图像，再由彩色滤光片来实现彩色图像的输出。这些薄膜晶体管相当于“开关”，控制这些“开关”需要电路。传统的办法是在液晶屏幕的旁边采用直接排布设计，这样屏幕的宽度就就和栅极线的数量有关系。也就说屏幕的分辨率越高，像素越多，控制这些像素的栅极线也就越多，因此这种设计在屏幕分辨率高了之后，需要非常宽大的边框来放置栅极线。

显示器的栅极布线方式

由于手机面板的分辨率的不断提高，传统的直接排布设计已经跟不上时代的发展了。于是技术人员提出了新的排布方式。也就是ASG以及GOA以及GIA技术。ASG技术是将原来的Gate driver IC利用现有的a-Si工艺直接集成于玻璃基板上，这样可以有效地使显示屏变的更轻，且可以增加显示器的可靠性，降低成本。

手机屏幕的栅线排布集中在一面

GOA技术则是摒弃了外接排布的方式，将栅极驱动电路放在阵列基板上，这样也可以有效的降低边框的宽度，比ASG技术还要明显。目前很多手机的窄边框实现，也都是利用了GOA技术。此后出现的GIA技术，则是彻底的将栅极驱动从显示区域引了出来，彻底解决了边框宽度与屏幕分辨率的关系，在高分辨率的手机屏幕领域，这种技术有更好的实用性。但是目前GIA技术发展还不是很成熟。

GOA栅线排布方式

此外除了电极排布的变化，设计人员还利用一些技术来实现窄边框。比如在液晶面板上，配置带有一定折射角度的玻璃，这样也可以让人眼误认为屏幕没有边框。当然这只是一种视觉上的引导罢了。夏普的超窄边框手机，就利用了这种技术，我们接下来将会讲到。

◆市场上有什么样产品

2014年底，夏普推出了一款近乎无边框的智能手机系列AQUOS Crystal，这个机型并没有在国内发布，因此很多人并不熟悉这款手机。这款手机可以说是将边框做到了极致，相信这款手机采用了GOA技术。不过这并不能帮助其实现真正的超窄边框。夏普还在手机屏幕配置了一层可以折射的玻璃。这样利用人眼的错觉，就真正实现了极致的超窄边框。

采用折射玻璃的夏普AQUOS Crystal窄边手机

这块曲率半径1mm的玻璃，对于不到6mm厚度的机身来说有些厚。夏普的CRYSTAL Display技术也要求玻璃有一定厚度，才能通过斜面切割来制作具有透镜效果的保护玻璃。因此夏普的手机厚度较大，也是因为极致窄边框的缘故。

LG G2的窄边框边框并不完美

LG的G系列手机，一直也是窄边框的拥趸。得益于LG旗下的面板企业的助力，LG的手机有能力获取优质的屏幕，对于边框的优化，也是有着先天的优势。不过LG并没有像夏普一样采用折射的玻璃。因此对于白色的LG G2来说，还是可以很明显的看到黑色的边框胶水的。

国内的企业中，魅族也是追求窄边框的代表。其之所以可以实现窄边框，是因为屏幕是特殊定制的。不过魅族同样没有采用夏普那样的技术，在边框上真正的实现“0”的错觉。因为这样的布局，需要有很大的牺牲。手机上面没有边框的话，就无法布置听筒，以及光线感应器等元器件。夏普利用了骨传导的技术来解决，对于其他手机企业来说，尤其是出货量较大的企业，这样的做法未免有些太过复杂了。

◆使用窄边框几大难点

以目前的技术来看，手机要实现真正的超窄边框并非不可能。但是为什么iPhone6没有采用这样的技术，或者说为什么市面上真正的极致窄边框手机，就只有夏普的AQUOS Crystal系列呢?首先窄边框手机要面临三大问题。第一就是漏光的控制，超窄边框的实现，需要边框胶的宽度降低。边框胶的宽度狭窄的话，容易出现漏光的问题，这就需要很细致的处理。(涂布工艺与液晶分子滴下工艺的进步)。

液晶分子滴下与胶水固化的过程

此外超窄边框的也容易使屏幕摔碎。在手机跌落的过程中，边框与地面接触的几率极大，缺少了边框的保护，屏幕自然容易摔碎。虽然目前的大猩猩玻璃硬度在不断的提升，出现划痕的几率减小，但是脆弱的问题一直没有解决。因此边框对于屏幕的保护是有积极的意义的。现在很多手机采用2.5D玻璃，也就是保护玻璃和边框之间有一个坡度，这样的设计让屏幕更加的立体。但是保护玻璃没有镶嵌在边框内部，也是极为容易摔碎的。

iPhone6使用的2.5D保护玻璃

还有一个问题不容忽视的。那就是超窄边框面临的成本问题。首先就是良品率的问题，目前的胶水涂布工艺，对于高粘度的边框胶处理的流程一直不完善，在大规模的制作过程中，会提升成本。其次新的栅极布线方式也需要工人熟练新的连接方式。另外折射玻璃的厚度问题，目前也难以解决，如果没有这层玻璃，边框的宽度和目前的产品也无太大区别。

iPhone6只所以没有用超窄边框的工艺，的确是考虑到成本的问题，目前极致窄边框的制作工艺不成熟，带给用户的视觉体验，又难以衡量，无法确定这样的窄边框设计能带来多大的经济效益。对于苹果这种出货量极大的厂商来说，自然是不会尝试这种费力不讨好的技术。

◆窄边框的好处与前景

虽然技术上有难度，成本会提高，但是毫无疑问的是，窄边框确实会给显示效果带来一定的好处。首先就是屏占比的提升。对于手机来说，屏幕的尺寸越来越大，但是人手的尺寸毕竟是有限的，如果机身过大的话，用户就无法触屏到屏幕的角落，这样会给操作带来一定的不方便。一般来说，采用超窄边框的手机，屏占比可以达到75%到80%的水平，而iPhone6 Plus的屏占比仅为67.8%。

超窄边框可以提升屏幕显示效果

对于大屏幕产品来说，比如显示器以及笔记本产品。窄边框的优势也非常的明显。第一其可以提升视觉效果，让用户感受更加沉浸的效果，画面更加的直接震撼;第二窄边框对于显示器来说，在使用双屏拼接的时候，两个屏幕可以无缝连接，因此也是非常的有意义的。目前商业大屏领域的液晶拼接，也都是在主打超边框的概念。可以说超窄边框对于小屏和大屏都是益处的。

LG展示超窄边框屏幕

iPhone6没有采用超窄边框，或者说边框的宽度一直以来没有什么变化的情况，其实是比较稳妥的。有人说这是唯利是图，笔者不做评价。不过目前来看，超窄边框的技术还不成熟。这和液晶技术的本质分不开，由于液晶分子是要流动的，这样就必须采用边框胶。虽然栅线的排布方式可以改变，但是要实现真正视觉上的无边框，还是要配合玻璃折射的视觉“欺骗”。

最近窄边框技术有了新的发展。2014年末，LG发布了超窄边框的屏幕，边框只有0.7mm。LG声称采用了Neo Edge技术。其实这种技术也离不开边框胶，只不过Neo Edge省去了为固定面板与背光源而采用的塑胶框，将面板和边框完全粘贴了起来，从而来固定住面板。这样配合新的排线技术以及触控技术，可以实现超窄边框以及超薄机身。目前来看，这种技术的应用效果到底如何还不得知，或许成熟以后，苹果会采用这样的屏幕来实现超窄边。
