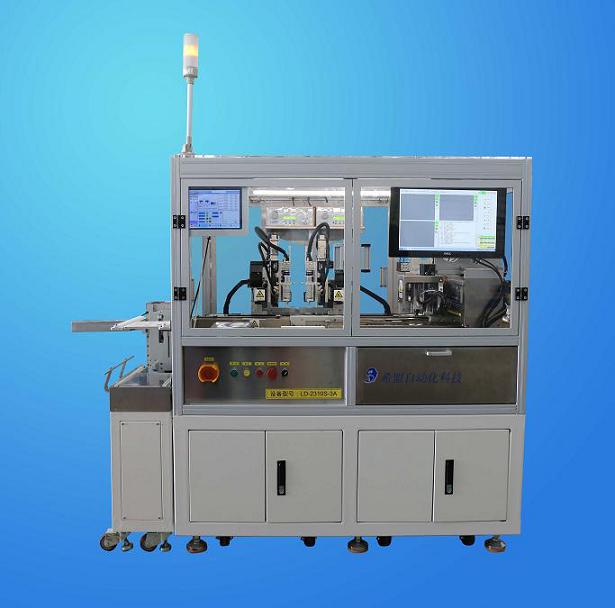

指纹识别点胶贴合机

指纹识别组件点胶贴合机,运用于指纹识别组件的上下片的点胶贴合工艺，以达到上下片贴合的位置和厚度精度要求。

下片产品由自动弹夹上料机供料，搬运机构将下片治具搬运到点胶工位，对产品固定后由点胶机械手上定位CCD对产品位置进行检测，还对厚度进行测定，测定完成进行点胶，双头工作效率高，产品点胶完成再由搬运机构将产品治具搬运到贴合位，由下片定位CCD对产品位置进行检测，上片产品由机器内部弹夹供料，搬运到取片位，上片CCD进行初定位，四轴贴合机械手取片，有下CCD进行精确定位后贴付于下片，直线电机配合高像素CCD，保证贴合精度要求。

设备名称	指纹识别组件点胶贴合机
操作面高	1000-1100mm
外形尺寸	L1800（1200+300+300）*W1000*H1800mm
产品规格	max30*30
下片治具	250*100mm
下片弹夹	250*250*100mm
上片治具	250*150mm
上片弹夹	250*250*150mm
贴合精度	＜±0.01mm (3sigma)
压合平整度	＜±0.002mm (3sigma)
点胶精度	＜±2% (3sigma)
tact time	＜3-5S（根据产品特征有差异）
产品良率	＞98%
