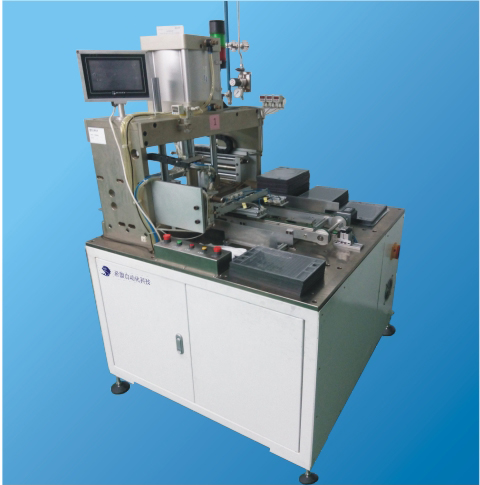

双极板气密性检测机
检测流水线由机架、两条流水线、抓料三轴、检测三轴、不合格产品流水线、显示屏、键盘鼠标、电控系统等部分构成。
| 检测三轴行程 |
X轴：300mm Y轴：800mm Z轴：100mm 旋转轴：360度旋转） |
| 速度 | 500mm/s |
| 重复精度 | ±0.01mm 累积误差每次回工作原点清零 |
| 驱动方式 | 伺服电机+丝杆+导轨 |
| 控制方式 | 点到点、直线和圆弧差补 |
| 编程方式 | 触摸屏编程并输入 |
| 程序容量 | 80个程序2000点 |
| 外接方式 | RS232接口 |
| 最大承重 | 基准板 10kg Z轴 5kg |
| 电 源 | AC220/50HZ |
| 气 源 | 0.4-0.6MPa |
| 机械手外形尺寸 | 1300（长）x 1200（宽）x 1809(高)mm |
| 流水线宽度 |
前面一条宽度为251mm 后面一条宽度为200mm-400mm可调，用步进电机+丝杆+导轨调节 |
| 流水线速度 | 步进电机0-500mm/sec |
| 抓料三轴行程 |
X轴 ：300mm Y轴：500mm Z轴：100mm |
| 抓料三轴最高速度 | 500mm/sec |
| 抓料三轴重复精度 | ±0.02mm 累积误差每次可回工作原点清零 |
| 抓料三轴驱动方式 | 步进电机+同步带+导轨 |
